Dosen : Muhammad achsan isa al anshori
TES AWAL -- VLSM (VARIABLE LENGTH SUBNET MASK)
diketahui :
*Sebuah Gedung 5 lantai
*IP Lokal 200.0.1.0/24
*IP Lokal 200.0.2.0/24
*Kebutuhan perlantai :
# 11 PC untuk Accountung Staff
# 3 PC untuk Ruang Server
# 7 PC untuk IT Staff
# 28 PC untuk Operatinal Staff
# 30 PC untuk CS Staff
1. RANCANGLAH NETWORK SKEMANYA
2. SUBNET SESUAI KEBUTUHAN
TULISKAN SUBNET DALAM TABEL
*Sebuah Gedung 5 lantai
*IP Lokal 200.0.1.0/24
*IP Lokal 200.0.2.0/24
*Kebutuhan perlantai :
# 11 PC untuk Accountung Staff
# 3 PC untuk Ruang Server
# 7 PC untuk IT Staff
# 28 PC untuk Operatinal Staff
# 30 PC untuk CS Staff
1. RANCANGLAH NETWORK SKEMANYA
2. SUBNET SESUAI KEBUTUHAN
TULISKAN SUBNET DALAM TABEL
1. Skema Jaringan
2. IP : 200.0.1.0/24
Tersedia alamat IP : 254
Jumlah alamat IP yang dibutuhkan : 3
Subnet Name
|
Need Size
|
Allocated Size
|
Address
|
Mask
|
Dec Mask
|
Range
|
Broacast
|
SERVER
|
3
|
6
|
200.0.1.0
|
/29
|
255.255.255.248
|
200.0.1.1- 200.0.1.6
|
200.0.1.7
|
Tersedia alamat IP dalam subnet dialokasikan : 6
IP : 200.0.2.0/24
Tersedia alamat IP dalam jaringan utama: 254
Jumlah alamat IP yang dibutuhkan: 76
Tersedia alamat IP dalam subnet dialokasikan: 88
Subnet
Name
|
Need
Size
|
Allocated
Size
|
Address
|
Mask
|
Dec
Mask
|
Range
|
Broacast
|
Accounting
Staff
|
11
|
14
|
200.0.2.64
|
/28
|
255.255.255.240
|
200.0.2.65-
200.0.2.78
|
200.0.2.79
|
IT
Staff
|
7
|
14
|
200.0.2.80
|
/28
|
255.255.255.240
|
200.0.2.81-
200.0.2.94
|
200.0.2.95
|
Oprasional
Staff
|
28
|
30
|
200.0.2.32
|
/27
|
255.255.255.224
|
200.0.2.33-
200.0.2.62
|
200.0.2.63
|
CS
Staff
|
30
|
30
|
200.0.2.0
|
/27
|
255.255.255.224
|
200.0.2.1-
200.0.2.30
|
200.0.2.31
|
TES AKHIR -- VLSM (VARIABLE LENGTH SUBNET MASK) - KALI PERCOBAAN MENJAWAB 1
Network address : 200.200.200.0/16
Ada 5 network yang dibuat yaitu :
Management
|
32 host
|
HRD
|
16 Host
|
Administrasi
|
8 Host
|
IT
|
4 Host
|
Sales
|
16 Host
|

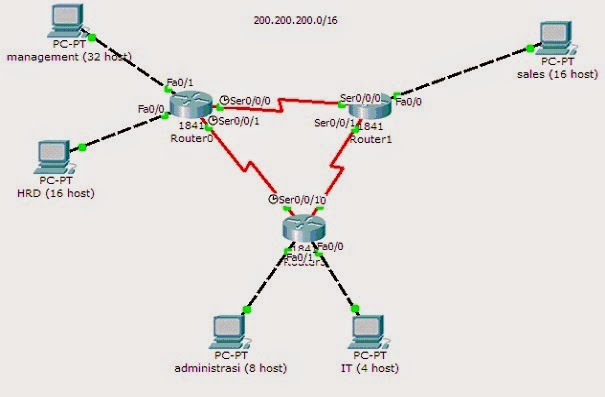

Jaringan yang dibuat menggunakan 3
Router yaitu Router0, Router1 dan router2. Dihubungkan masing-masing dengan
menggunakan connection DCE (clock rate 9600).
Tentukan Subnetting IP ini menggunakan
metode VLSM :
IP :200.200.0.0/16
Alamat IP pada jaringan utama: 65534
Jumlah
alamat IP yang dibutuhkan: 76
Tersedia
alamat IP dalam subnet dialokasikan:142
Subnet
Name
|
Need
Size
|
Allocated
Size
|
Address
|
Mask
|
Dec
Mask
|
Range
|
Broacast
|
IT
|
4
|
6
|
200.200.0.144
|
/29
|
255.255.255.248
|
200.200.0.145
– 200.200.0.150
|
200.200.0.151
|
Administrasi
|
8
|
14
|
200.200.0.128
|
/28
|
255.255.255.240
|
200.200.0.129
– 200.200.0.142
|
200.200.0.143
|
HRD
|
16
|
30
|
200.200.0.64
|
/27
|
255.255.255.224
|
200.200.0.65
– 200.200.0.94
|
200.200.0.95
|
Sales
|
16
|
30
|
200.200.0.96
|
/27
|
255.255.255.224
|
200.200.0.97
– 200.200.0.126
|
200.200.0.127
|
Management
|
32
|
62
|
200.200.0.0
|
/26
|
255.255.255.192
|
200.200.0.1
– 200.200.0.62
|
200.200.0.63
|
PETUNJUK PENGERJAAN SOAL :
* Berdoalah dan percaya dengan kemampuan Anda
* Jawaban dikerjakan melalui Blog masing-masing
* Jangan lupa masukkan kedalam studensite
----
Soal :
Apakah dimaksud dengan komunikasi broadband ?
Sebutkan keuntungan SONET !
Jelaskan prinsip kerja dari ATM !
Apakah yang dimaksud dengan DSL
Jawaban :
1.
Komunikasi broadband adalah suatu layanan telekomunikasi data
(jaringan nirkabel) yang memiliki bandwidth besar dan kecepatan tinggi.
Menggunakan DSL, Modem Kabel, Ethernet, Wireless Access, Fiber Optik, W-LAN,
V-SAT, dan lain sebagainya. Beberapa contoh teknologi broadband adalah SONET, ATM
(Asynchronous Transfer Mode), xDSL, VPN, dsb.
Definisi
Broadband menurut beberapa sumber antara lain :
·
Menurut wikipedia broadband
adalah merupakan sebuah istilah dalam internet yang merupakan koneksi internet
transmisi data kecepatan tinggi. Ada dua jenis jalur lebar yang umum, yaitu DSL
dan kabel modem, yang mampu mentransfer 512 kbps atau lebih, kira-kira 9 kali
lebih cepat dari modem yang menggunakan kabel telepon standar.
·
Menurut rekomendasi
ITU No. I.113, “Komunikasi broadband didefinisikan sebagai komunikasi
dengan kecepatan transmisi 1,5 Mbps hingga 2,0 Mbps.”. sedangkan
·
Menurut FCC di
amerika, “ komunikasi broadband adalah suatu komunikasi yang memiliki kecepatan
simetri (up-stream dan down-stream) minimal 200 kbps.
Broadband
sering disebut juga komunikasi masa depan karena memiliki internet dengan
kecepatan yang tinggi. Broadband banyak dijumpai pada backbone dari suatu
network. Aplikasi broadband dapat berupa layanan personal, layanan publik,
layanan komersial, dan layanan hiburan.
2. SONET
(Synchronous Optical Network) adalah standar komunikasi digital untuk
sistem transmisi yang dapat meningkatkan kapasitas bandwidth pada kabel
serat optik tanpa perlu melakukan penambahan kabel optik. Kehandalan lalu
lintas pada SONET akan selalu terjaga pada topologi ring yang menggunakan
wavelenght division multiplexing (WDM).
Keuntungan SONET adalah dapat memberikan fungsionalitas yang bagus,
untuk jaringan kecil, medium, maupun besar.
·
Collector
rings menyediakan interface (tampilan antarmuka) ke seluruh aplikasi,
termasuk local office, PABX, access multiplexer, BTS, dan terminal ATM.
·
Manejemen
bandwith berfungsi untuk proses routing, dan manajemen trafik lalu lintas
jaringan.
·
Jaringan
backbone berfungsi menyediakan konektifitas untuk jaringan jarak jauh.
3.
ATM (Asynchronous Transfer Mode) merupakan sebuah protokol
jaringan yang mentransmisikan data paket pada kecepatan 155 Mbps atau
lebih. ATM mendukung variasi media seperti video, CD-audio, dan
gambar. Dengan menggunakan Kabel fiber optic ataupun kabel twisted
pair, ATM bekerja pada model topologi Star yang umumnya digunakan untuk
menghubungkan dua atau lebih jaringan Local Area Network (LAN) dan Internet
Service Providers (ISP) untuk meningkatkan kecepatan akses Internet.
Prinsip kerja dari ATM
·
ATM
telah direkomendasikan oleh CCITT sebagai mode transfer untuk B-ISDN.
·
Pada
ATM, informasi dikirim dalam blok data dengan panjang tetap yang disebut sel.
Sel merupakan unit dari switching dan transmisi.
·
Untuk
mendukung layanan dengan rate yang beragam, maka pada selang waktu tertentu
dapat dikirimkan sel dengan jumlah sesuai dengan rate-nya.
·
Sebuah
sel terdiri atas information field yang berisi informasi pemakai dan sebuah
header.
·
Informasi
field dikirim dengan transparan oleh jaringan ATM dan tak ada proses yang
dikenakan padanya oleh jaringan.
·
Urutan
sel dijaga oleh jaringan, dan sel diterima dengan urutan yang sama seperti pada
waktu kirim.
·
Header
berisi label yang melambangkan informasi jaringan seperti addressing dan
routing.
·
Dikatakan
merupakan kombinasi dari konsep circuit dan packet switching, karena ATM
memakai konsep connection oriented dan mengggunakan konsep paket berupa sel.
·
Setiap
hubungan mempunyai kapasitas transfer (bandwidth) yang ditentukan sesuai dengan
permintaan pemakai, asalkan kapasitas atau resource-nya tersedia.
·
Dengan
resource yang sama, jaringan mampu atau dapat membawa beban yang lebih banyak
karena jaringan mempunyai kemampuan statistical multiplexing.
4.
DSL (Digital Subcriber Line) adalah teknologi akses yang menggunakan
saluran kabel tembaga eksisting untuk layanan broadband.
Teknologi
DSL disebut juga xDSL. Yang termasuk dalam teknologi DSL / xDLS antara lain:
·
High-bit-rate
Digital Subscriber Line (HDSL), covered in this article
·
Symmetric
Digital Subscriber Line (SDSL), a standardised version of HDSL
·
Asymmetric
Digital Subscriber Line (ADSL), a version of DSL with a slower upload Seed
·
Rate-Adaptive
Digital Subscriber Line (RADSL)
·
Very-high-bit-rate
Digital Subscriber Line (VDSL)
·
Very-high-bit-rate
Digital Subscriber Line 2 (VDSL2), an improved version of VDSL
·
G.
Symmetric High-speed Digital Subscriber Line (G.SHDSL), a standardised
replacement for early proprietary SDSL by the International Telecommunication
Union Telecommunication Standardization Sector
xDSL
mampu membawa informasi suara dan data (termasuk gambar/video) , untuk data
dengan kecepatan bervariasi (32Kbps s/d 8 Mbps). Karena menggunakan kabel
telepon, maka xDSL menyediakan bandwidth frekwensi secara dedicated (no-share
bandwidth). xDSL mempunyai Bite Rate yang tinggi (asymetric dan symetric). xDSL
menggunakan aplikasi Mode IP dan ATM. xDSL mudah instalasi dan langsung dapat
dipakai.
2. Nama lain untuk Statistical Time Division Multiplexing (TDM) adalah :
a. Non-Intelligent TDM c. Asynchromous TDM
b. Synchronous TDM d. Semua jawaban benar
3. Hubungan laju transmisi data dengan lebar pita saluran transmisi adalah :
a. Laju transmisi naik jika lebar pita berkuran.
b. Laju transmisi naik jika lebar pita bertambah.
c. Laju transmisi tidak bergantung pada lebar pita.
d. Semua jawaban salah.
4. Teknik encoding Bipolar-AMI dan Pseudoternary termasuk dalam teknik :
a. Multilevel Binary c. Biphase
b. NRZ d. Manchester
5. Jika dua frame ditransmisikan secara serentak maka akan menyebabkan terjadinya tubruklan. Kejadian ini dalam jaringan dikenal dengan istilah :
a. Contention c. Crash
b. Collision d. Jabber
6. Salah satu protocol CSMA yang tidak terus menerus mendengarkan channel adalah :
a. 1-persistent c. nonpersistent
b. p-persistent d. CSMA/CD
11. Algoritma routing yang menggunakan informasi yang dikumpulkan dari subnet secara keseluruhan agar keputusannya optimal adalah :
a. Algoritma Global c. Algoritma Terisolasi
b. Algoritma Lokal d. Algoritma Terdistribusi
12. Keuntungan multiplexing adalah :
a. Komputer host hanya memerlukan satu I/O port untuk satu terminal
b. Komputer host hanya memerlukan satu I/O port untuk banyak terminal
c. Komputer host memerlukan banyak I/O port untuk banyak terminal
d. Komputer host memerlukan banyak I/O port untuk satu terminal
13. Jenis kabel UTP digunakan untuk jaringan Ethernet :
a. 10Base2 c. 10BaseT
b. 10Base5 d. Semua jawaban benar
14. Suatu algoritma routing yang tidak mendasarkan keputusan routingnya pada kondisi topologi dan lalulintas saat itu adalah :
a. Non adaptive c. RCC
b. Adaptive d. Hot potato
15. Data/message yang belum dienkripsi disebut dengan :
a. Plaintext c. Auntext
b. Ciphertext d. Choke Packet
16. Algoritma Kontrol Kemacetan yang menjaga jumlah paket tetap konstan dengan menggunakan permits yang bersirkulasi dalam subnet adalah :
a. Kontrol Arus c. Pra Alokasi Buffer
b. Kontrol Isarithmic d. Choke Packet
17. Sekumpulan aturan yang menentukan operasi unit-unit fungsional untuk mencapai komunikasi antar dua entitas yang berbeda adalah :
a. Sintaks c. Protokol
b. Timing d. Routing
18. Algoritma yang digunakan oleh transparent bridge adalah :
a. RCC c. Flooding
b. Backward Learning d. Shortest path
19. Dalam model OSI internetworking membagi lapisan network menjadi beberapa bagian, kecuali
a. Intranet sublayer c. Internet sublayer
b. Access sublayer d. Enhanchement sublayer
20. Teknik time domain reflectometry digunakan pada standard IEEE:
a. 802.2 c. 802.4
b. 802.3 d. 802.5
21. Suatu cara yang mempunyai kemampuan untuk menyedian privacy, authenticity, integrity dan pengamanan data adalah :
a. Enkripsi c. Deskripsi
b. Antisipasi d. Semua jawaban salah
22. Tujuan adanya jaringan komputer adalah…..
a. Resource sharing c. High reability
b. Penghematan biaya d. Semua jawaban benar
23. Mengontrol suapaya tidak terjadi deadlock merupakan fungsi dari lapisan :
a. Network Layer c. Data link Layer
b. Session Layer d. Application Layer
24. Frame yang terjadi apabila suatu stasiun mentransmisikan frame pendek kejalur ring yang panjang dan bertubrukan atau dimatikan sebelum frame tersebut dikeluarkan. Frame ini disebut dengan istilah :
a. Orphan c. Pure
b. Beacon d. Semua jawaban salah
25. Wire center digunakan pada standar :
a. 802.2 c. 802.4
b. 802.3 d. 802.5
26. Komponen dasar model komunikasi adalah :
a. Sumber c. Media
b. Tujuan d. Semua benar
27. Di bawah ini termasuk Broadcast network :
a. Circuit Switching c. Satelit
b. Paket Switching d. Semi Paket Switching
28. Paket radio termasuk golongan :
a. Broadcast c. Publik
b. Switched d. Semua benar
29. Di bawah ini termasuk guided media :
a. UTP c. Fiber Optik
b. Coaxial d. Semua benar
30. Modul transmisi yang sifatnya searah adalah :
a. Pager c. TV
b. Simpleks d. Semua benar
TEST AKHIR (PG)
1.
Service yang cara kerjanya mirip dengan mengirim surat adalah :
a. Connection Oriented c. Semua jawaban benar
b. Connectionless Oriented d. Semua jawaban salah
a. Connection Oriented c. Semua jawaban benar
b. Connectionless Oriented d. Semua jawaban salah
2. Nama lain untuk Statistical Time Division Multiplexing (TDM) adalah :
a. Non-Intelligent TDM c. Asynchromous TDM
b. Synchronous TDM d. Semua jawaban benar
3. Hubungan laju transmisi data dengan lebar pita saluran transmisi adalah :
a. Laju transmisi naik jika lebar pita berkuran.
b. Laju transmisi naik jika lebar pita bertambah.
c. Laju transmisi tidak bergantung pada lebar pita.
d. Semua jawaban salah.
4. Teknik encoding Bipolar-AMI dan Pseudoternary termasuk dalam teknik :
a. Multilevel Binary c. Biphase
b. NRZ d. Manchester
5. Jika dua frame ditransmisikan secara serentak maka akan menyebabkan terjadinya tubruklan. Kejadian ini dalam jaringan dikenal dengan istilah :
a. Contention c. Crash
b. Collision d. Jabber
6. Salah satu protocol CSMA yang tidak terus menerus mendengarkan channel adalah :
a. 1-persistent c. nonpersistent
b. p-persistent d. CSMA/CD
7.
Salah satu protocol yang bebas dari tubrukan adalah :
a. Bit-Map c. Carrier Sense
b. CSMA d. ALOHA
a. Bit-Map c. Carrier Sense
b. CSMA d. ALOHA
8.
Selective Repeater merupakan istilah lain dari :
a. Router c. Gateway
b. Bridge d. Repeater
a. Router c. Gateway
b. Bridge d. Repeater
9.
Dalam pemeliharaan ring logis 802.4, frame kontrol yang bertugas untuk
mengijinkan suatu stasiun untuk meninggalkan ring adalah :
a. Claim_token c. Token
b. Who_follows d. Set_Successor
10. Algoritma yang digunakan untuk menghindari kemacetan adalah :
a. Broadcast Routing c. Optimal Routing
b. Flow Control d. Flooding Routing
a. Claim_token c. Token
b. Who_follows d. Set_Successor
10. Algoritma yang digunakan untuk menghindari kemacetan adalah :
a. Broadcast Routing c. Optimal Routing
b. Flow Control d. Flooding Routing
11. Algoritma routing yang menggunakan informasi yang dikumpulkan dari subnet secara keseluruhan agar keputusannya optimal adalah :
a. Algoritma Global c. Algoritma Terisolasi
b. Algoritma Lokal d. Algoritma Terdistribusi
12. Keuntungan multiplexing adalah :
a. Komputer host hanya memerlukan satu I/O port untuk satu terminal
b. Komputer host hanya memerlukan satu I/O port untuk banyak terminal
c. Komputer host memerlukan banyak I/O port untuk banyak terminal
d. Komputer host memerlukan banyak I/O port untuk satu terminal
13. Jenis kabel UTP digunakan untuk jaringan Ethernet :
a. 10Base2 c. 10BaseT
b. 10Base5 d. Semua jawaban benar
14. Suatu algoritma routing yang tidak mendasarkan keputusan routingnya pada kondisi topologi dan lalulintas saat itu adalah :
a. Non adaptive c. RCC
b. Adaptive d. Hot potato
15. Data/message yang belum dienkripsi disebut dengan :
a. Plaintext c. Auntext
b. Ciphertext d. Choke Packet
16. Algoritma Kontrol Kemacetan yang menjaga jumlah paket tetap konstan dengan menggunakan permits yang bersirkulasi dalam subnet adalah :
a. Kontrol Arus c. Pra Alokasi Buffer
b. Kontrol Isarithmic d. Choke Packet
17. Sekumpulan aturan yang menentukan operasi unit-unit fungsional untuk mencapai komunikasi antar dua entitas yang berbeda adalah :
a. Sintaks c. Protokol
b. Timing d. Routing
18. Algoritma yang digunakan oleh transparent bridge adalah :
a. RCC c. Flooding
b. Backward Learning d. Shortest path
19. Dalam model OSI internetworking membagi lapisan network menjadi beberapa bagian, kecuali
a. Intranet sublayer c. Internet sublayer
b. Access sublayer d. Enhanchement sublayer
20. Teknik time domain reflectometry digunakan pada standard IEEE:
a. 802.2 c. 802.4
b. 802.3 d. 802.5
21. Suatu cara yang mempunyai kemampuan untuk menyedian privacy, authenticity, integrity dan pengamanan data adalah :
a. Enkripsi c. Deskripsi
b. Antisipasi d. Semua jawaban salah
22. Tujuan adanya jaringan komputer adalah…..
a. Resource sharing c. High reability
b. Penghematan biaya d. Semua jawaban benar
23. Mengontrol suapaya tidak terjadi deadlock merupakan fungsi dari lapisan :
a. Network Layer c. Data link Layer
b. Session Layer d. Application Layer
24. Frame yang terjadi apabila suatu stasiun mentransmisikan frame pendek kejalur ring yang panjang dan bertubrukan atau dimatikan sebelum frame tersebut dikeluarkan. Frame ini disebut dengan istilah :
a. Orphan c. Pure
b. Beacon d. Semua jawaban salah
25. Wire center digunakan pada standar :
a. 802.2 c. 802.4
b. 802.3 d. 802.5
26. Komponen dasar model komunikasi adalah :
a. Sumber c. Media
b. Tujuan d. Semua benar
27. Di bawah ini termasuk Broadcast network :
a. Circuit Switching c. Satelit
b. Paket Switching d. Semi Paket Switching
28. Paket radio termasuk golongan :
a. Broadcast c. Publik
b. Switched d. Semua benar
29. Di bawah ini termasuk guided media :
a. UTP c. Fiber Optik
b. Coaxial d. Semua benar
30. Modul transmisi yang sifatnya searah adalah :
a. Pager c. TV
b. Simpleks d. Semua benar
